概述REF300便攜式時鐘是北斗時源(北京)科技有限公司自主研發生產的“高精度時間同步儀”,REF300手持時鐘由高精度高靈敏度授時型GPS/北斗接收機、高可靠性工業主板、高性能恒溫晶振、全彩液晶觸摸屏等部件組成,采用高效嵌入式Linux操作系統,集成了衛星授時、時鐘馴服、頻率測控、計算機時間同步等技術。具有授時精度高、整體功耗小、運行穩定可靠等特點。REF300便攜式時鐘時間基準同步到GPS/北

概述

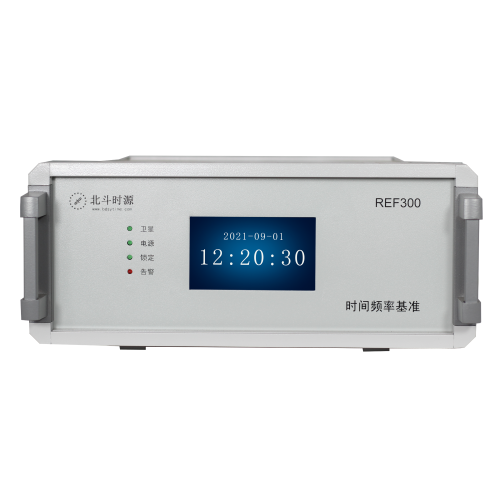

REF300便攜式時鐘是北斗時源(北京)科技有限公司自主研發生產的“高精度時間同步儀”,REF300手持時鐘由高精度高靈敏度授時型GPS/北斗接收機、高可靠性工業主板、高性能恒溫晶振、全彩液晶觸摸屏等部件組成,采用高效嵌入式Linux操作系統,集成了衛星授時、時鐘馴服、頻率測控、計算機時間同步等技術。具有授時精度高、整體功耗小、運行穩定可靠等特點。

REF300便攜式時鐘時間基準同步到GPS/北斗衛星源,設備具有完整的系統管理、監控功能和日志記錄功能,支持標準的NTP和SNTP網絡授時協議,支持NTP網絡對時、串口授時、1PPS脈沖信號輸出、10MHz輸出、IRIG-B碼信號輸出等功能。該設備為服務器、網絡設備、網絡子鐘、終端計算機提供精確、安全、可靠的同步時鐘信號。


主要特點


 內置恒溫晶振

 利用GPS北斗自動校準頻率

 支持單北斗授時模式

 日平均頻率準確度<1E-12

 馴服、保持自動切換

 高性能鋰電池可獨立工作4小時以上

 衛星丟失后依靠恒溫晶振守時

 低相噪頻率信號輸出

 NTP請求量:2800次/秒


技術指標

產品特性

規格名稱

指標及參數

電源

供電電壓

12.6VDC/220VAC


啟動功耗

≤35W


穩態功耗

≤20W

鋰電池

容量

10Ah


工作時長

大于4小時

ANT

信號電壓

3.3~5V(饋電)


天線接口

BNC

10MHz

1路,BNC接口,50Ω正弦波


輸出幅度

≥7dBm


馴服準確度

<1E-12/天


保持頻率準確度

<1×10‐12(衛星鎖定,24小時平均值)


穩定度

<3E-11/1s

<1E-11/10s


相位噪聲

≤-80dBc/Hz @1Hz

≤-100dBc/Hz @10Hz

≤- 130dBc/Hz @100Hz

≤- 140dBc/Hz @1kHz

≤- 150dBc/Hz ≥10kHz


失真度

諧波:≤-40dBc

非諧波(雜散):≤-80dBc

LAN

授時協議

NTP v1、v2、v3、v4(RFC1119&1305) SNTP(RFC2030) DAYTIME(RFC867)


授時模式

NTP Peer Client/Server Broadcast Multicast


加密協議

MD5 Authentication(RFC1321)RSA非對稱加密 Autokey


登陸協議

串口console Telnet(RFC854)SSH  HTTP/SSL/HTTPS(RFC2616) FTP(RFC959)


網管協議

SNMP v1、v2 MIB II (RFC1213)


其他協議

IPV4、IPV6、IPv4/IPv6 Hybrid DHCP (RFC2131)

1PPS

1路,BNC,TTL 電平(3~5V),輸出阻抗 50Ω


同步精度

<30ns

NTP

定時精度

<30ns


脈沖寬度

100ms


上升沿

<10ns


抖動

<1ns


狀態

當衛星鎖定時,秒脈沖與衛星1PPS同步

當衛星失鎖時,由內置恒溫晶振保持

IRIG-B

輸出點平

RS422


接口

航空插頭GX12-3  引腳定義:Pin1:P_DCLS,Pin2:N_DCLS,Pin3:GND。

TOD1/TOD2

2 路,RS232,NMEA0183語句(波特率:9600,數據位:8,奇偶校驗:null,停止位:1)

工作模式

馴服、保持; 2 種工作方式自動切換

保持精度

1PPS守時:<10us@24h(鎖定24h后,外參考1PPS斷開)

物理及環境參數

物理及環境參數 :

尺寸:便攜式機箱 310mm×310mm×130mm

重量: <2Kg

工作溫度:-10℃―+50℃

濕度: 95%無冷凝

選件

支持多路2.048 MHz、5MHz、1MHz、1PPS、RS485/RS422、1PPM、1PPH、IRIG-B(AC)、IRIG-B(DC)、IEEE1588/PTP、NTP等接口


北斗時源、NTP服務器對時裝置以及GPS北斗同步主時鐘服務器都是用于時間同步的設備。

北斗時源是指基于中國北斗衛星導航系統的時間同步設備,可以提供高精度的時間服務。

NTP服務器對時裝置是指基于網絡時間協議(NTP)的時間同步設備,可以通過互聯網提供時間同步服務,可以使網絡內的各個設備具有一致的時間。


GPS北斗同步主時鐘服務器是指基于GPS或北斗衛星導航系統的時間同步設備,可以提供高精度的時間服務,并且可以將時間同步到網絡中的各個設備,以實現時間同步。


這些設備在許多領域都有廣泛的應用,例如網絡通信、金融、電力、航空航天等,可以保證系統的正常運行和數據的準確性。


REF300是一款便攜式時鐘設備,主要用于實現晶振(Crystal Oscillator)的NTP/PTP時間同步。作為一種NTP網絡校時服務器,REF300具備高精度的時間同步功能,可用于各種應用場景,包括計算機網絡、通信系統、工業自動化等領域。以下是對REF300的詳細介紹:


1. 設備概述:

   REF300是一款高性能的便攜式時鐘設備,內置晶振技術,并支持NTP和PTP協議。它提供精確的時間參考,用于將計算機網絡中的各個設備的時鐘同步到統一的時間標準。


2. 晶振技術:

   REF300采用先進的晶振技術,它是一種基于晶體振蕩的時鐘源。晶振具有高穩定性、低抖動和準確的頻率特性,能夠提供可靠的時鐘信號。REF300的晶振技術保證了時間同步的高精度和穩定性。


3. NTP/PTP時間同步:

   REF300支持NTP(Network Time Protocol)和PTP(Precision Time Protocol)這兩種常用的時間同步協議。NTP是一種用于在計算機網絡中同步時間的協議,它基于客戶-服務器模式,可以通過與NTP服務器通信來獲取準確的時間信息并進行時間同步。PTP是一種用于高精度時鐘同步的協議,它通過精確的時間戳和時鐘同步算法,實現微秒級別的時間同步。


4. NTP網絡校時服務器

   REF300作為一款NTP網絡校時服務器,能夠提供穩定可靠的時間同步服務。它可以作為網絡中的主時鐘源,為其他設備提供準確的時間參考。REF300通過與外部時間源(如GPS、原子鐘等)同步,保持其時間的準確性和一致性。


5. 便攜式設計:

   REF300采用便攜式設計,方便攜帶和部署。它可以靈活地放置在各種場景中,如辦公室、實驗室、工地等。同時,REF300還提供便捷的操作界面和配置選項,使用戶能夠輕松地進行設備的設置和管理。


總結:

REF300是一款便攜式時鐘設備,基于晶振技術實現NTP/PTP時間同步功能。作為NTP網絡校時服務器,它具備高精度的時間同步能力,可用于各種應用場景。REF300的便攜式設計和

操作簡便的特點使得它成為理想的選擇。REF300通過內置的晶振技術提供穩定準確的時鐘信號,并支持NTP和PTP協議,可以與網絡中的其他設備進行時間同步。它可以作為主時鐘源,為整個網絡提供統一的時間參考,確保各個設備的時鐘精度和一致性。


REF300的功能和配置選項可以根據具體需求進行靈活調整。用戶可以通過簡單的操作界面進行設備的設置和管理。REF300支持多種連接方式,包括以太網、串口等,以便與不同類型的設備進行通信和同步。


REF300還具備高度的可靠性和穩定性。它采用優質的組件和材料,經過嚴格的質量控制和測試,確保設備的性能和可靠性。同時,REF300提供了故障檢測和報警功能,及時通知用戶任何問題或異常情況。


在各種應用場景中,REF300的NTP網絡校時服務器功能可以提供精確的時間參考,確保各個設備在同一時間框架內運行。這對于需要時間同步的領域尤為重要,如金融交易、科學實驗、工業控制等。REF300的便攜式設計使得它可以靈活部署,適應不同的環境和場所。


總而言之,REF300作為一款便攜式時鐘設備,結合晶振技術和NTP/PTP協議,實現了高精度的時間同步功能。它的易操作性、穩定性和可靠性使其成為網絡中時間同步的理想選擇。無論是小型辦公室網絡還是大型工業控制系統,REF300都能滿足用戶對時間同步的需求,并提供準確可靠的時間參考。
