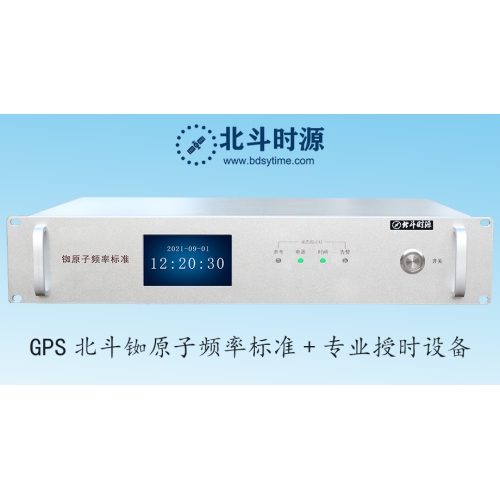

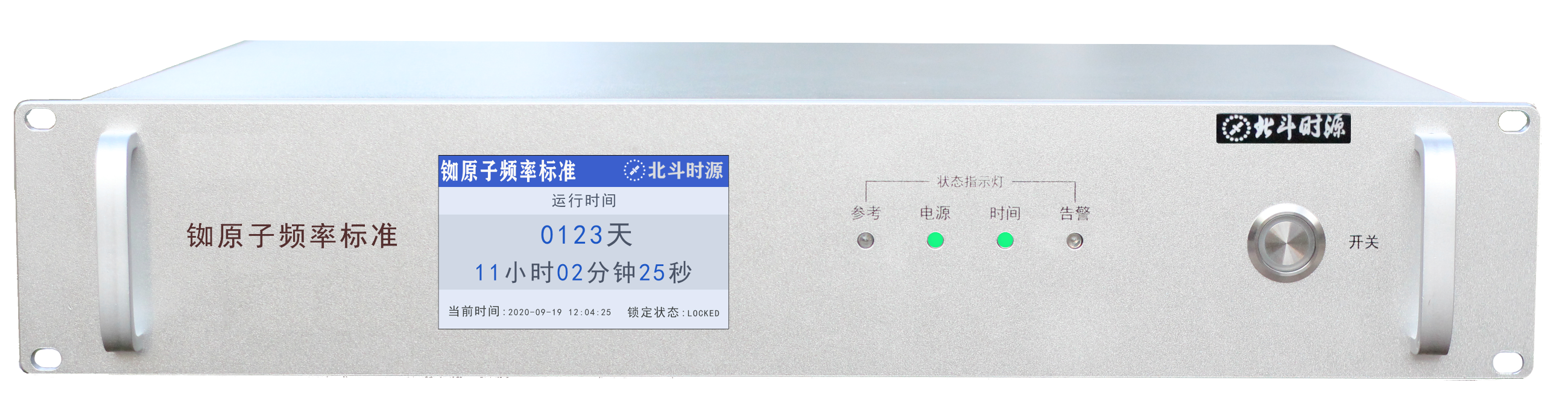

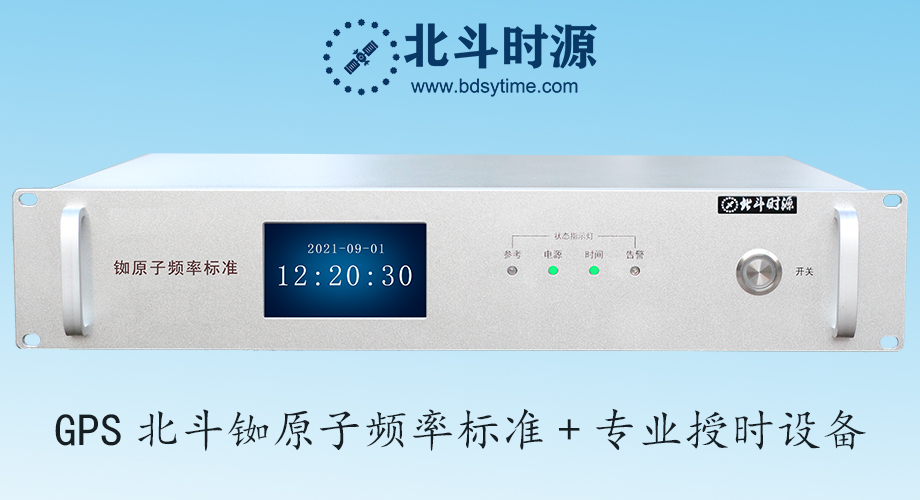

S5400-GNR產品描述
1. 產品特點
ü 衛星模塊：支持GPS、北斗單模和雙模
ü 1PPS授時精度：30ns(RMS)
ü 守時模塊：內置銣原子鐘和高穩晶振
ü 守時精度：優于300納秒@24小時
ü 日平均頻率準確度<1E-12
ü 馴服、保持自動切換
ü 測頻精度<1E-12 /天
ü 1PPS與10MHz信號相位一致
ü 4路10MHz、4路1PPS輸出
ü GPS/北斗失鎖后依靠銣鐘高精度守時
ü 低相噪頻率信號輸出
ü NTP同步偏差：優于3微秒
ü NTP處理能力：不少于2000萬次/秒
ü 平均無故障時間MTBF：優于80000小時
ü 客戶端同步精度：0.1~2ms(局域網典型值)
ü 協議支持：NTP、SNTP、SNMP、SSH、MD5、SCP、IPV4等
ü 管理方式：Console、SSH
ü 輸出接口：1PPS、10MHz、RJ45、TOD
ü 其他選項：PPS、PPM、PPH、E1、IRIG-B碼、CDMA等
2. 產品說明
S5400-GNR超高穩、低相噪原子頻率標準是一款高精度、高可靠性的時鐘產品，內置超長壽命、超高穩恒溫晶振和低漂移銣原子鐘，經過多周期長時間老化挑選和反復測試分析，確保銣原子鐘和恒溫晶振性能和指標穩定可靠;內置GPS北斗授時型接收模塊，設備支持馴服功能；設備采用現代數字電路、高分辨D/A、嚴謹?shù)念l率馴服算法及測控同步技術，有效實現了長期穩定度鎖定衛星、中期穩定度跟隨銣原子鐘、短期穩定度由高穩晶振決定的特點。

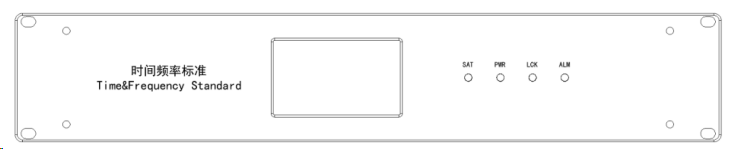

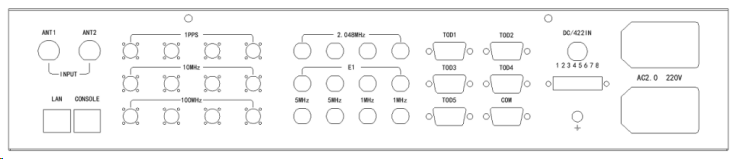

3. 結構尺寸
4. 技術指標
4.1. 性能指標
性能指標 | ||
10MHz | 輸出幅度 | 8dBm±2dB |
馴服準確度 | 1E-12/天 | |
保持準確度 | ＜1E-12（鎖定衛星，24小時平均值） ＜2.5E-12（衛星失鎖，24小時平均值）（和環境溫度有關） ＜1E-11（未鎖定衛星，24小時平均值）（和環境溫度有關） | |
穩定度 | ＜3E-11/10ms ＜2E-11/100ms ＜2E-12/1s ＜2E-12/10s ＜8E-13/100s ＜6E-13/日（鎖定衛星） | |
相位噪聲 | ≤-100dBc/Hz @1Hz ≤-135dBc/Hz @10Hz ≤-150dBc/Hz @100Hz ≤-155dBc/Hz @1kHz ≤-158dBc/Hz ≥10kHz | |
失真度 | 諧波：≤-50dBc 非諧波（雜散）：≤-90dBc | |
飄移率 | ＜1E- 12/天 | |
1PPS | 同步精度 | 同步精度：<100ns，脈寬：100ms，上升沿：<10ns，抖動：<1ns |
狀態 | 當衛星鎖定時，秒脈沖與衛星同步 當衛星失鎖時，由內置銣原子頻標保持 | |
4.2. 物理和電氣特性
機箱: 440 x 89 x 403 mm (2U機箱).
重量: < 3.5kg
電源：功耗60W，雙電源，220V ±20% 47Hz~63Hz
工作環境: -10°to +55°C/5% to 90% RH, 無凝結
存儲環境: -40°to +75°C/5% to 95% RH, 無凝結

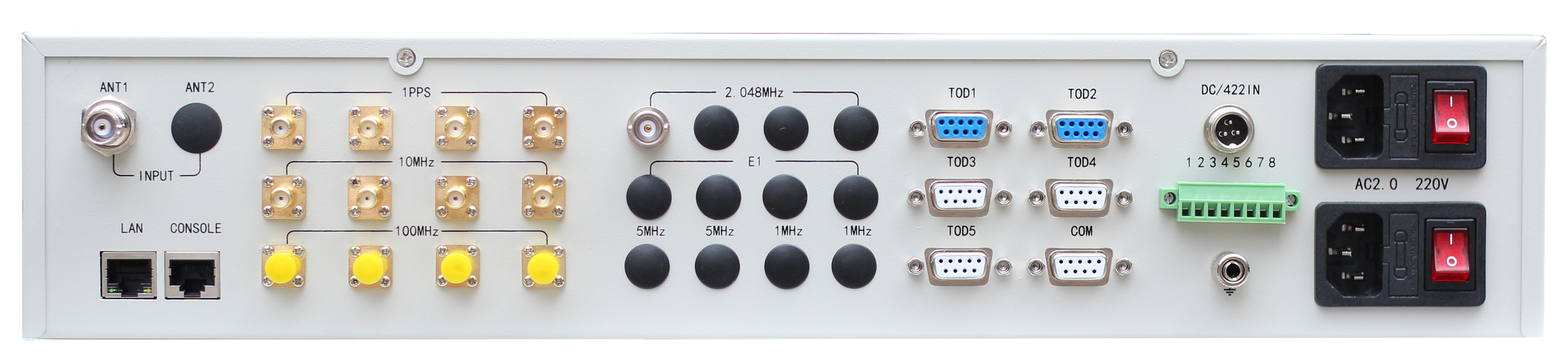

4.3. 功能接口
ANT：天線，BNC,1路，50?阻抗，饋電5VDC，GPS北斗二合一天線接口
1PPS：4 路，SMA接口，TTL 電平（3~5V），輸出阻抗 50Ω
10MHz：4路，SMA接口，50Ω正弦波
TOD：DB-9 female,1路，RS232電平，NMEA0183語句
NTP授時網口：1路RJ45，10/100 Base-T 網口
Console：RJ-45配置管理，串口115200,8n1，本地終端訪問
