BRD5119 1PPS馴服模塊
概述

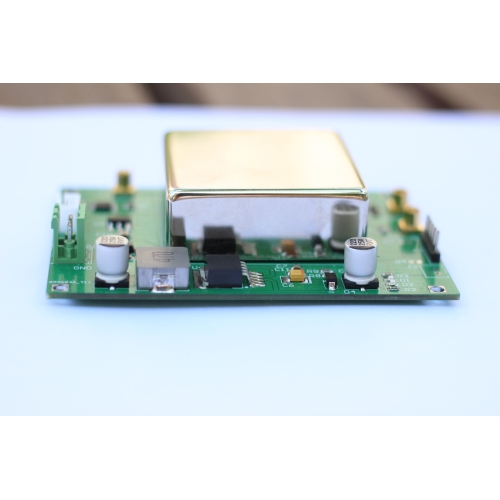

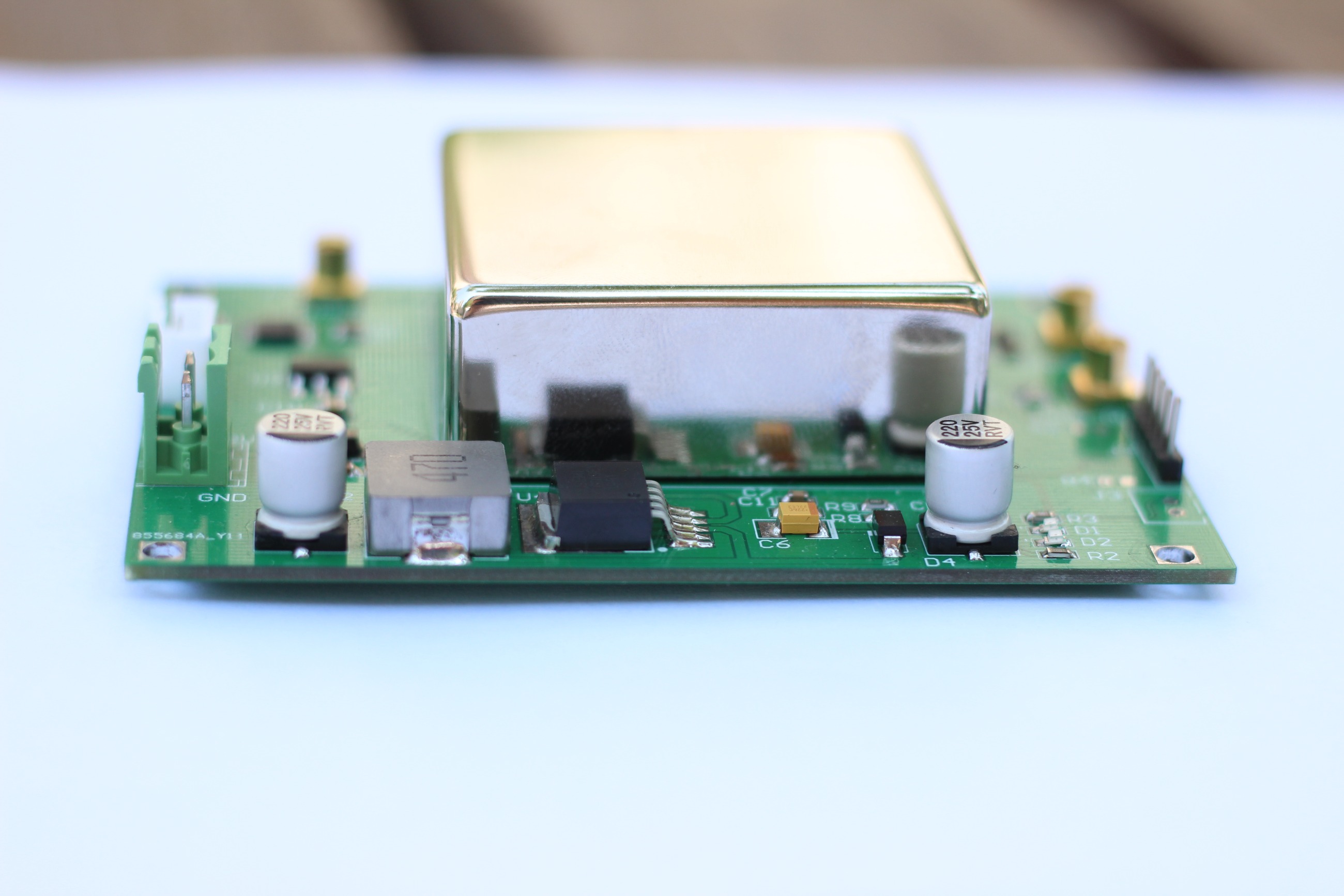

BRD5119是一款高穩、低相噪、高精度、高可靠性的時鐘產品,內置高穩恒溫晶振,該模塊經過多周期長時間老化挑選和反復測試分析,確保產品指標穩定可靠;模塊支持外部1PPS輸入,持續輸出10Mhz和1PPS信號;該模塊具備智能馴服和鎖相算法,當外部1PPS輸入不穩定或出現異常時,切換到內部晶振進行守時,繼續提供高可靠性的時間頻率信號。
主要特點 |
|
ü 內置高穩晶振 ü 日平均頻率準確度<1E-12 ü 馴服、保持自動切換 ü 支持1PPS輸入,1PPS和10MHz輸出 | ü 1PPS丟失后已然依靠晶振高精度守時 ü 低相噪頻率信號輸出 ü 測頻精度<1E-12 /天 |
產品特性 | 規格名稱 | 指標及參數 |
電源電壓(P1) | 供電電壓 | 15VDC |
| 啟動功耗 | ≤5.0W |
| 穩態功耗 | ≤2.0W |
1PPS輸入(P2) | 信號點平 | TTL或LVTTL |
| 脈沖寬度 | ≥100ns |
| 信號抖動 | <100ns |
| 上升沿 | <10ns |
10MHz(P3) | 1路,MCX接口,50Ω正弦波 |
| 輸出幅度 | 12dBm ±1dB |
| 馴服準確度 | <1E-12/天 |
| 保持頻率準確度 | <1E-12(1PPS鎖定,24小時平均值) <5E-10(1PPS斷開,保持24小時后) |
